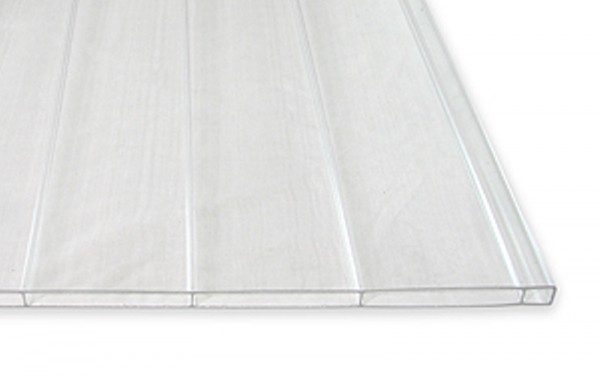

16 mm Acryl Breitkammer / Stegdoppelplatten, glashell 980 mm

Allgemeine Verlegehinweise
Lagerung
Die Platten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend
gelagert werden (wichtig: PVC siehe Anmerkung auf Seite 168). Für Schäden,
die durch unsachgemäße Lagerung entstehen, übernehmen wir keine
Haftung. Um Verfärbungen, Verformungen und Rissbildungen durch Wärmestau
zwischen den Platten zu verhindern, empfehlen wir folgende Lagerung:
Die Platten sollten auf ebener Unterlage gut belüftet gelagert werden und mit
wasser- und lichtundurchlässigen hellen Abdeckungen, z. B. einer weißen PE-Folie
abgedeckt werden. Transportverpackungen sind bei längerer Lagerdauer zu entfernen,
um die Platten wie oben beschrieben lagern zu können.
Vor Montage bitte beachten:
Vor Einbau sollte abgeklärt sein, ob Genehmigungen von Behörden nötig sind!
Unsere Anleitungen sind Empfehlungen jahrelanger Erfahrungen, entsprechend
unserem neuesten Wissensstand, jedoch trägt die Verantwortung für Ausführung
und Konstruktion der ausführende Unternehmer. Die Dachneigung der Stegplatten
sollte mindestens 10° betragen. Ein Beschlagen der Hohlkammern ist kein Reklamationsgrund,
da die Bildung von Kondensat in den Kammern der Stegplatten nicht
vermeidbar ist. Acrylglas und Polycarbonat sind minimal gas- und dampfdurchlässig,
dadurch kann es durch feuchte Luft in den Hohlkammern zu deren Beschlagen und
Kondenswasserbildung kommen. Bei fachgerechter Montage wird das Kondensat
zur Traufe abgeführt und tropft aus den geschlitzten Abschlussprofilen ab. Die Hohlkammer
trocknet wieder aus. Vereinzeltes Eindringen von Insekten in die Hohlkammern
der Stegplatten ist nicht auszuschließen und ist kein Garantiefall. Geräusche,
die durch Ausdehnung der Platten entstehen, können nicht vermieden, jedoch durch
Verlegung in geeignete Profilsysteme gemindert werden. Bei unterschiedlichen Lieferungen
können durch Verwendung verschiedener Rohstoffe Farbabweichungen
auftreten. Außerdem kann es durch Temperaturschwankungen zwischen Zuschnitt
und Auslieferung zu variierenden Längen kommen, was kein Beanstandungsgrund
ist. Bei Breitenzuschnitten können sich die Stegplatten in der Länge leicht krümmen.
Eine geringfügige Veränderung der Aluminium-Profile behalten wir uns vor.
Vorbereitung der Unterkonstruktion für Stegplatten
Planen Sie Ihre Unterkonstruktion sorgfältig. Verwenden Sie verwindungsarmes Material
bei Holzkonstruktionen zum Beispiel Leimholz. Bei der Planung der Binderabstände
rechnen Sie bitte wie folgt:
Der Abstand der Profile beträgt von Profilmitte zu Profilmitte Plattenbreite + 3 cm bzw. 4
cm (bei Zevener Sprosse). Bei einer 98 cm breiten Platte bedeutet dies, dass der Abstand
101 cm bzw. 102 cm (bei Zevener Sprosse) von Profilmitte zu Profilmitte beträgt. Dieses
gilt auch für die Randsprosse. Die Unterkonstruktion ist entsprechend anzuordnen. Ist Ihre
Unterkonstruktion breiter als das von Ihnen verwendete Profil, so ist die der Stegplatte zugewandte
Seite reflektierend anzulegen. Verwenden Sie zum Beispiel Alu-Klebeband oder
eine weiße Dispersionsfarbe. Denken Sie daran: Verwenden Sie keine lösungsmittelhaltigen
Farben oder Weich-PVC in der Nähe von Stegplatten (chemische Unverträglichkeit).
Das Anbringen von Dämmstoffen oder Verschalungen im direkten Kontakt an der Unterseite
der Stegplatten ist nicht zulässig. Beim zusätzlichen Anbringen von Sonnenschutzeinrichtungen
muss ein Abstand von mind. 40 cm, abhängig von Qualität der Platte sowie
der Raumgröße und Belüftung eingehalten werden. Bei Nichtbeachtung dieser Hinweise
besteht die Gefahr von Verformungen, Rissbildungen oder Verfärbungen. Das Begehen
von Stegplatten ist nur auf Laufbohlen zulässig. Zuschnitte lassen sich am einfachsten mit
einer schnell laufenden Handkreissäge mit Metallsägeblatt vornehmen.
Vorbereitung der Stegplatten
Bevor Sie die Platten, wie in den Montageanleitungen der Profile beschrieben, verlegen
können, müssen die Stegplatten entsprechend vorbereitet werden.
1. Entfernen Sie die Schutzfolie an beiden Seiten ca. 10 cm vom Rand. Entfernen
Sie die Folie noch nicht ganz. Zum einen schützen Sie dadurch die Platte während
der Montage, zum anderen können Sie durch den Aufdruck auf der Folie
beim Einbau die Wetterseite erkennen. Polycarbonat ist einseitig UV-beständig
(Ausnahme PC-Crystal-Blu VLF 16 mm Stegdoppelplatte mit 32 mm Kammerbreite:
beidseitig UV-beständig). Nach der Montage bitte die Folie sofort gänzlich
entfernen.
2. Verschließen Sie jetzt die beiden Enden der Platte wie folgt (Kammerverschluss):
Die obere Stirnseite verschließen Sie zum Schutz vor Schmutz und zur Unterbrechung
der Luftzirkulation mit unserem Alu-Klebeband. Um einen dauerhaften
Verschluss zu gewährleisten, drücken Sie jetzt das in der entsprechenden Stärke
und Länge gewählte Alu-Abschlussprofil,
ungeschlitzt, auf die obere Stirnseite über
das Alu-Klebeband. Die der Traufe zugewandte
Seite darf nicht abgeklebt werden.
Drücken Sie lediglich das in der richtigen
Stärke und Länge gewählte Alu-Abschlussprofil
(geschlitzt) auf die Kammern.
3. Achtung: Beachten Sie bei der Montage unbedingt die Ausdehnung von Stegplatten!
Die Platten dehnen sich in der Länge pro Meter ca. 5 mm aus. Da die
Platten im Traufbereich durch den Bremswinkel (siehe Montage Verlegeprofile)
in der Ausdehnung in eine Richtung gezwungen werden, muss bei der Montage
das Ausdehnungsspiel beim First oder Wandanschluss entsprechend berücksichtigt
werden.
