D=0,63 | W-20 / 1100 Trapezblech 25µm Polyester
| Menge | Grundpreis | Sie sparen |
|---|---|---|
| ab 0 m² | 21,65 € * / 1 Quadratmeter | |
| ab 25 m² | 20,35 € * / 1 Quadratmeter | 1,30 € / m² |
| ab 51 m² | 18,62 € * / 1 Quadratmeter | 3,03 € / m² |
| ab 100 m² | 17,10 € * / 1 Quadratmeter | 4,55 € / m² |
| ab 150 m² | 15,80 € * / 1 Quadratmeter | 5,85 € / m² |
| ab 200 m² | 14,51 € * / 1 Quadratmeter | 7,14 € / m² |
| ab 300 m² | 14,07 € * / 1 Quadratmeter | 7,58 € / m² |
| ab 400 m² | 13,64 € * / 1 Quadratmeter | 8,01 € / m² |
inkl. MwSt. zzgl. Versandkosten
- Artikel-Nr.: 5063W20
Die Polyesterbeschichtung 25 µm ist die klassische und häufigste Oberflächenbeschichtung. Sie ist von hoher Qualität und wird sowohl für Wand- als auch für Dachverkleidungen verwendet.
Mit ihrer guten Korrosions- und Farbbeständigkeit ist die Polyesterbeschichtung 25 µm die am meisten verwendete Beschichtung in Europa und hat eine völlig glatte und leicht glänzende Oberfläche
Artikelmerkmale:
Material:
- verzinktes Stahlblech
- Materialstärke: 0,63 mm

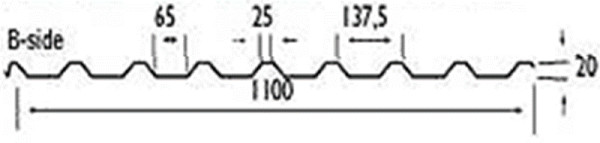

- Profilhöhe: 20 mm
- Plattenbreite: 1135 mm
- Nutzbreite: 1100 mm
- mit Vliesbeschichtung: 1100g/m²
- Rückschnitt wird werkseitig vorgenommen
- Beschichtung: 25µm Polyester
- Stahlgüte: S280GD + Z275
- Lieferbare Längen: 0,15 m - 10,00 m
Lieferung:
die Lieferung erfolgt per Sattelzug (18m lang, 40t) frei befahrbarer Baustelle
Bitte stellen Sie sicher, das eine problemlose Anfahrt und Entladung gewährleistet ist
Ihre Ware wird ohne fremde Hilfe mit dem am Sattelzug angebrachten Kran entladen
eine sichere und kostengünstige Anlieferung bietet die direkte Baustellenanlieferung
Jede Kommission wird für den Transport sicher verpackt, damit es keine bösen Überraschungen gibt
Montage:
Zum Befestigen verwenden Sie unsere Kalotten und Systemschrauben.
Empfohlene Verschraubung auf dem Wellenberg/ Hochsicke:
Kalotten und Schrauben ca. 6St. / m²
Kalotten Typ 20/1100
Falls Sie schneiden müssen:
Zum Zuschneiden der Profilbleche eignet sich am besten ein Elektro-Knabber oder eine Elektroblechschere.
Wir weisen ausdrücklich darauf hin, daß zum Zuschneiden der Stahlbleche keine Winkelschleifmaschine
oder schnell laufende Schneidemaschinen verwendet werden dürfen. Verwenden Sie zum Versiegeln der Schnittkanten
unsere Reparaturfarbe.
· Bei der Verwendung solcher Maschinen ist die Temperaturentwicklung so hoch, daß die Verzinkung der
· Stahlbleche darunter leiden kann, und wir für Korrosion keine Garantie übernehmen können.
Allgemeine Montageanleitung für Aluminium- und Stahlprofile
Be- und Entladen
Das Be- und Entladen von Profilblechen muss mit einem geeigneten Gabelstapler
oder einem Kran, evtl. mit Ladetraversen, erfolgen. Beim Anheben der Profile mit
Hebegurten oder Traversen ist darauf zu achten, dass die Kanten der Profile nicht
beschädigt werden. Evtl. Kantenschutzwinkel verwenden. Beim Weitertransport
auf der Baustelle sind die Profile grundsätzlich vom Stapel mit mindestens zwei
Personen anzuheben und, je nach Länge der Elemente, hochkant zum Einbauort
zu tragen. Um Oberflächenbeschädigungen zu vermeiden, dürfen die Profile nicht
über bereits verlegte Flächen oder scharfe Kanten gezogen werden.
Lagerung
Transportverpackungen sind keine dauerhaften Lagerverpackungen. Bereits wenige
Tage nach dem Eintreffen auf der Baustelle ist die Verpackung zu entfernen.
Sollte die Verarbeitung dann noch nicht erfolgen, sind die Platten unbedingt trocken
unter einer Überdachung zu lagern. Lagern Sie die Platten niemals direkt auf
dem Boden, sondern auf Holzbalken. Bringen Sie den Plattenstapel in eine Schräglage,
so dass eingedrungenes Wasser ablaufen kann. Sollte die Lagerdauer zwei
Wochen überschreiten, empfehlen wir die Platten einzelnd belüftet (gestöckert)
zu lagern. Bei nicht fachgerechter Lagerung kann eindringende Feuchtigkeit oder
Kondensatfeuchtigkeit zu einer chemischen Reaktion führen, welche Korrosionsschäden
hervorruft. Blankverzinkte Platten sind sofort nach dem Eintreffen auf der
Baustelle zu verarbeiten oder aber einzeln belüftet zu lagern. Bitte beachten Sie,
dass Korrosionsschäden durch unsachgemäße Lagerung nicht reklamiert werden
können.
Vor Montage bitte beachten
Vor Montage sollte abgeklärt sein, ob Genehmigungen von Behörden nötig sind.
Unsere Anleitungen sind Empfehlungen jahrelanger Erfahrungen, entsprechend
unserem neuesten Wissensstand, jedoch trägt die Verantwortung für Ausführung
und Konstruktion der ausführende Unternehmer oder der Bauherr selbst. Aufmaßhilfen
unserer Außendienstmitarbeiter sind unverbindlich und unbedingt vom Bauherren
oder verarbeitenden Unternehmern zu prüfen. Umtausch oder Rücknahme
von auf Fixlängen gefertigtem Material ist ausgeschlossen. WECKMAN-Profile aus
Aluminium sind nicht geeignet um mit unbehandelten Stahlkomponenten oder
Kupfer verarbeitet zu werden. Der Kontakt zu Mörtel, Kalk, Natron, Ammoniak oder
anderen ähnlich alkalischen Substanzen (Laugen) ist ebenfalls zu vermeiden, da es
zu Korrosionsschäden führt. Die Verarbeitung mit verzinktem Stahl, Zink, Zinn, Blei,
Kunststoff, Edelstahl und imprägniertem Holz ist unbedenklich. WECKMAN-Profile
aus Stahl sollten nicht mit nassem Beton, nassem Holz, druckimprägniertem Holz,
Erdreich und ständigen Feuchtigkeitsbereichen in permanentem Kontakt stehen.
Stahlprofiltafeln dürfen keinen Kontakt mit Kupfer oder Flüssigkeitsemission aus
Kupferbauteilen und auch keine chemische Beanspruchung wie z. B. Kontakt zu
Düngemitteln haben.
Zuschneiden der Profile
Um die Verzinkung Ihrer Profile an der Schnittkante nicht zu beschädigen, ist es
wichtig Geräte zu verwenden, die keine Hitze entwickeln. Zu diesem Zweck eignen
sich besonders Elektroknabber (nicht geeignet für Aluminiumprofiltafeln), Stichsäge,
Elektroblechschere oder Handblechschere. Achtung! Bei Aluminiumprofiltafeln
eignen sich auch Winkelschleifer mit spezieller Trennscheibe. Die Vorgabe der
Gerätehersteller bezüglich der Verwendung von Sägeblättern bzw. Trennscheiben
sind zu beachten. Blankes Aluminium ist mit Handschuhen zu verarbeiten. Bei Verwendung
von Geräten mit großer Hitzeentwicklung (Winkelschleifer) glüht die Verzinkung
der Stahlprofiltafeln aus und es kommt zu Rostbildung. Trotz kathodischer
Schutzwirkung bei fachgerechter Bearbeitung empfehlen wir die Nachbehandlung
der Schnittkante mit Reparaturfarbe. Dies garantiert eine lange Lebensdauer Ihres
Bleches. Achten Sie bitte darauf, dass Säge- und Bohrspäne sofort nach der Montage
sorgfältig entfernt werden.
Vorbereiten der Dachfläche
Achten Sie darauf, dass Ihre Dachneigung mindestens zehn Grad beträgt. Unter
zehn Grad muss grundsätzlich ein wasserführendes Unterdach eingebaut werden.
Bei Pfannenblechen darf die Dachneigung trotz Unterdach sieben Grad nicht
unterschreiten, da sonst kein Wasserablauf möglich ist. Es sind Unterkonstruktionen
aus Metall und Holz möglich. Vor Anbringung der Profiltafeln die Holzunterkonstruktionen
auf Verdrehungen überprüfen. Dimensionierungen entnehmen
Sie der bauseitigen Statik. Achtung! WECKMAN-Profile aus Aluminium dürfen
entsprechend DIN EN 1090 aufgrund der Längenausdehnung bei einer Untergurtbefestigung
eine maximale Länge von 8 m nicht überschreiten. Weiterhin ist zu
beachten, dass bei Aluminiumprofiltafeln durch Temperaturschwankungen ein Bewegungsspiel
von +- 0,5 mm je Meter Konstruktionslänge anzusetzen ist. Denken
Sie unbedingt an Kondensatschutz. Die Zwischenauflagebreite der Profile beträgt
mindestens 60 mm, die Endauflagebreite 40 mm. Vor der Montage ist die Unterkonstruktion
auf Materialverträglichkeit, Ebenheit und Rechtwinkligkeit zu prüfen.
Unebenheiten sind unbedingt zu beseitigen. An der Traufe dürfen die Profile ohne
besonderen Nachweis maximal einen freien, nicht unterstützten Überstand von
200 mm bei Stahl und 50 - 100 mm bei Aluminium haben. An First und Ortgang
sollte dieser jedoch nicht mehr als 70 mm betragen.
Prüfen der Dachwinkel
Bevor Sie mit der Montage der WECKMAN-Profilbleche beginnen, empfehlen wir
Ihr Dach auf Maßgenauigkeit zu prüfen. Zu diesem Zweck sollte das Dach diagonal
ausgemessen werden (siehe Abb. 1). Eine Maßdifferenz zwischen Maß A und Maß
B von bis zu 20 mm können Sie bei der Montage der Ortgangwinkel ausgleichen.
Falls Sie größere Maßdifferenzen ermitteln sollten, empfehlen wir die Traufe als
Bezugspunkt anzunehmen und entlang der Traufe eine Schnur zu spannen. Die
entstehenden Überlängen an First und Ortgängen müssen dann nachgeschnitten
werden.
Lichtplatten
Die Lichtplatten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend
gelagert werden. Für Schäden, die durch unsachgemäße Lagerung entstehen,
übernehmen wir keine Haftung. Um Verfärbungen, Verformungen und
Rissbildung durch Wärmestau zwischen den Platten zu verhindern, empfehlen
wir folgende Lagerung: Die Platten sollten auf ebener Unterlage, gut belüftet
gelagert werden und mit wasser- und lichtundurchlässigen hellen Abdeckungen,
z. B. Planen abgedeckt werden. Achtung! Transportverpackungen sind bei längerer
Lagerdauer zu entfernen und die Platten, wie oben beschrieben, zu lagern.
PVC Platten dürfen zu keiner Zeit im Stapel, auch während der Montage, der
Sonnenstrahlung und Feuchtigkeit (Brennglaswirkung) ausgesetzt werden. Siehe
Lichtplatten Montage.
Begehbarkeit und Sicherheit
Mit entsprechender Vorsicht kann man ein Aluminium- und Stahlprofildach begehen.
Diese dürfen nur für die Montage unter Anwendung lastverteilender Maßnahmen
begangen werden abhängig von vorhandener Profilart, Materialstärke
und Spannweite. Schuhwerk, Personengewicht und Laufen im Pfettenbereich sind
weitere entsprechende Voraussetzungen. Des Weiteren sind die Unfallverhütungsvorschriften
für Arbeiten an und auf Dächern zu beachten. Darüber hinaus empfehlen
wir bei der Verlegung von WECKMAN-Profilen aus Stahl und Aluminium mit
Schnittschutzhandschuhen zu arbeiten.
Reinigung, Ausbesserung, Wartung und Pflege
Für gelegentlich entstehende Beschädigungen bei der Montage sowie der späteren
Pflege Ihrer Dachfläche und Schnittkanten, empfiehlt es sich bereits zu der
Erstlieferung eine Dose Reparaturfarbe / Lackstift mitzubestellen. Die Reparaturfarbe
ist lufttrocknend und kann daher im Farbton leichte Abweichungen zur Originalbeschichtung
haben. Behandeln Sie daher die beschädigte Fläche so klein
wie möglich. Vor der Verwendung ist der Untergrund zu säubern. Eine notwendige
regelmäßige Wartung der Profile umfasst neben der Reinigung auch die Überprüfung
und gegebenenfalls die Ausbesserung von Beschädigungen. Eingetretene
Verschmutzungen sollten im frischen Zustand mit milder Seifenlösung und reichlich
Nachspülen mit klarem Wasser entfernt werden. Gelegentlich entstehende
Entspannungsgeräusche der Profilbleche aus Stahl, bedingt durch Temperaturunterschiede,
verspannte Montage oder nicht verwindungsfreie Unterkonstruktionen,
können nicht ausgeschlossen werden und sind kein Reklamationsgrund. Achtung!
Aufgrund von temperaturbedingter Ausdehnung kommt es bei Aluminiumprofilen
zu Ausdehnungsgeräuschen, die nicht reklamiert werden können.
Profiltafeln als Dacheindeckung
WICHTIG!
Nach geltendem Recht und Normen ist es heute unerlässlich, Lasten durch Wind
und Schnee für jedes Gebäude entsprechend der geltenden Wind- und Schneelastzonen
zu berechnen. Die hierfür benötigten Angaben sollten sorgfältig von einem
fachlich qualifizierten Bauplaner zusammengetragen und berechnet werden.
Für die fachgerechte Verlegung sind prüfbare Verlegepläne unverzichtbar.
Der Name WECKMAN steht seit über 50 Jahren für Produkte mit einem sehr hohen Qualitätsstandard sowie einer sehr langen Lebensdauer.
Aus diesem Grund geben wir für die auf unseren Profilieranlagen gefertigten Dach- und Wandbleche aus STAHL bis zu 30 Jahre Garantie.
Garantiezeiträume:
30 Jahre auf Durchrostung und Beschichtung 80 μm Shimoco
15 Jahre auf Durchrostung und Beschichtung 60 μm TTHD
10 Jahre auf Durchrostung und Beschichtung 35 μm Mattpolyester
5 Jahre auf Durchrostung 25 μm Polyester
Die Garantie umfasst das Abschälen und die Rissbildung der Beschichtung sowie erhebliche Farbänderungen innerhalb einer zusammenhängend gelieferten Charge bei Shimoco, TTHD und Mattpolyester beschichteten Blechen. Wir weisen ausdrücklich darauf hin, dass es bei Nachbestellungen aufgrund von unterschiedlichen Chargen zu Farbtonabweichungen kommen kann, die keinen Reklamationsgrund darstellen.
Die Garantie setzt die Akzeptanz unserer Bedingungen zur Lagerung, Montage und Pflege voraus. Eine Anleitung zu diesen Punkten finden Sie in diesem Katalog unter dem Punkt „Allgemeine Verlegeanleitung“. Sollte Ihnen der Katalog nicht zur Verfügung stehen, fordern Sie diese Seiten bitte direkt bei unserem Vertrieb Deutschland, Friedrich von Lien AG, Zeven an.
Die Garantie gilt ausschließlich unter folgenden Voraussetzungen:
- Die Dachneigung muss bei Pfannenblechen mindestens sieben Grad betragen.
- Das Wasser kann ungehindert von den Blechen ablaufen.
- Schmutz und sonstige Ablagerungen werden regelmäßig fachgerecht entfernt.
- Kein Kontakt mit nassem Beton, nassem Holz, druckimprägniertem Holz, Erdreich und ständigen Feuchtigkeitsbereichen.
- Kein Kontakt mit Kupfer oder Flüssigkeitsemissionen aus Kupferbauteilen.
- Keine chemische Beanspruchung, wie zum Beispiel Kontakt zu Düngemitteln.
- Sofortige Nachbehandlung von mechanischen Schäden der Farbbeschichtung, zum Beispiel bei Montage, mit Reparaturfarbe.
- Die Montage wurde fachgerecht nach unserer Montageanleitung vorgenommen.
- Das geeignete Befestigungs- und Dichtungsmaterial aus unserem Zubehörprogramm wurde verwendet.
- Auf Fremdprodukte und deren Reaktion mit/auf unser Material können wir keine Garantie geben.
- Maßgebend sind die Richtlinien des deutschen Dachdeckerhandwerks.
Die Garantie gilt nicht für Schnittkanten der Bleche. Gelegentlich entstehende Entspannungsgeräusche der Profilbleche bedingt durch Temperaturunterschiede, verspannte Montage oder nicht verwindungsfreie Unterkonstruktionen können nicht reklamiert werden.
Eine weitere Voraussetzung für die Garantie ist, dass die Bleche unter normalen atmosphärischen Bedingungen verwendet werden. Die Garantie tritt nicht in Kraft für Bleche, die in aggressiver Atmosphäre, wie z. B. Luft mit hohem Salzgehalt, ständiger Verbindung mit Wasser, korrosiven Chemikalien, Rauch, aggressivem Kondensat oder Asche, Zementstaub, Ausdünstungen von Tierkot und Düngemitteln verlegt wurden.
Die Voraussetzung für ein Garantieverfahren ist der Nachweis des Kaufes der Bleche mit Einkaufsbeleg aus dem Datum und Händleradresse hervorgehen. Um den Eintritt eines Garantiefalles zu klären, muss unseren Mitarbeitern ungehinderter Zutritt zur Besichtigung der beschädigten Fläche gewährt werden. Für vor der Besichtigung demontierte Bleche erlischt jegliche Garantie. Ein Garantiefall tritt nur ein, wenn die Beschädigung mindestens 10 % der Gesamtfläche beträgt. Sollte ein berechtigter Garantieanspruch unter Berücksichtigung obiger Voraussetzungen entstehen, machen wir von unserem Recht Gebrauch, dem Käufer neues Material kostenlos als Ersatz für das Defekte zu liefern. Hieraus resultierende Farbabweichungen zu bereits verlegten Dachflächen sind möglich und nicht zu reklamieren. Die Garantie bezieht sich ausdrücklich nur auf die reklamierten Profilbleche und ist in der Höhe des Wertes auf den ursprünglichen Rechnungswert der reklamierten Profilbleche begrenzt. Folgekosten wie zum Beispiel für De- und Neumontage sind ausgeschlossen.
Die Friedrich von Lien AG übernimmt keine Haftung für eventuelle Folgeschäden, die aus beschädigten Profilblechen entstanden sind. Für Bleche, die auf Grundlage der Garantie bereits ersetzt worden sind, gilt die restliche Garantiezeit der ursprünglichen Lieferung.
Diese Garantie bezieht sich auf Deutschland, Österreich, Schweiz und die Beneluxländer.
16 mm PC Stegdreifachplatten opal | 1,20m
25 mm PC Stegsiebenfachplatte glasklar 980 mm
