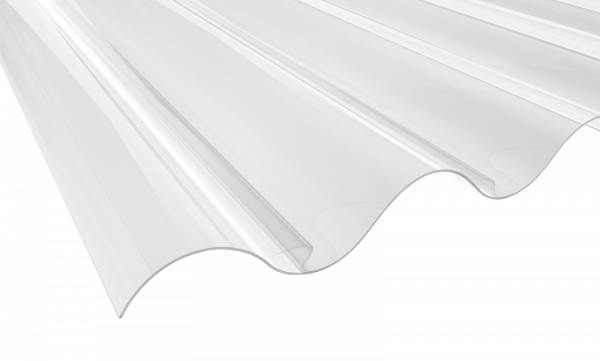

1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR

1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR
12,35 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 7-14 Werktage

Länge in Zentimetern (cm)
  • 5512KP
Entdecken Sie unsere hochwertige Lichtplatte für Profil 5 Faserzementplatten (177/51)! Mit... mehr
Produktinformationen "1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR"

Entdecken Sie unsere hochwertige Lichtplatte für Profil 5 Faserzementplatten (177/51)!

Mit einem Lichtdurchlass von ca. 85% und einer klar-bläulichen Farbe bietet diese Lichtplatte die ideale Kombination aus Lichtdurchlässigkeit und Ästhetik.

Eigenschaften:

  • Lieferbar in Längen von 1250 mm bis 3100 mm
  • Befestigung mit Edelstahlschrauben 6,5 x 90 mm (4 St./m²)
  • Abstandhalter: 177/51 (4 St./m²)
  • Plattenbreite: 920 mm, Nutzbreite: 873 mm
  • Stärke: 1,20 mm WHR
  • Garantie: 10 Jahre Herstellergarantie auf Witterungsbeständigkeit und Passgenauigkeit, bis zu 5 Jahre auf Lichtdurchlässigkeit und Hagelbeständigkeit

       Diese Lichtplatte ist perfekt für den Einsatz auf Profil 5 Faserzementplatten geeignet und bietet eine langlebige Lösung für Ihr Bauvorhaben.

Weiterführende Links zu "1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR"
Allgemeine Verlegehinweise   Lagerung Die Platten sollten vor Sonnenlicht und... mehr
Montageanleitungen "1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR"

Allgemeine Verlegehinweise


Lagerung
Die Platten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend gelagert werden. Für Schäden, die durch unsachgemäße Lagerung entstehen, übernehmen wir keine Haftung. Um Verfärbungen, Verformungen und Rissbildungen durch Wärmestau zwischen den Platten zu verhindern, empfehlen wir folgende Lagerung:
Die Platten sollten auf ebener Unterlage gut belüftet gelagert werden und mit
wasser- und lichtundurchlässigen hellen Abdeckungen, z. B. einer weißen PE-Folie
abgedeckt werden. Transportverpackungen sind bei längerer Lagerdauer zu ent-
fernen, um die Platten wie oben beschrieben lagern zu können.


Vor Montage bitte beachten:
Vor Einbau sollte abgeklärt sein, ob Genehmigungen von Behörden nötig sind! Un-
sere Anleitungen sind Empfehlungen jahrelanger Erfahrungen, entsprechend un-
serem neuesten Wissensstand, jedoch trägt die Verantwortung für Ausführung und
Konstruktion der ausführende Unternehmer. Die Dachneigung der Stegplatten soll-
te mindestens 10° betragen. Ein Beschlagen der Hohlkammern ist kein Reklama-
tionsgrund, da die Bildung von Kondensat in den Kammern der Stegplatten nicht
vermeidbar ist. Acrylglas und Polycarbonat sind minimal gas- und dampfdurchläs-
sig, dadurch kann es durch feuchte Luft in den Hohlkammern zu deren Beschlagen
und Kondenswasserbildung kommen. Bei fachgerechter Montage wird das Kon-
densat zur Traufe abgeführt und tropft aus den geschlitzten Abschlussprofilen ab.
Die Hohlkammer trocknet wieder aus. Vereinzeltes Eindringen von Insekten in die
Hohlkammern der Stegplatten ist nicht auszuschließen und ist kein Garantiefall.
Geräusche, die durch Ausdehnung der Platten entstehen, können nicht vermie-
den, jedoch durch Verlegung in geeignete Profilsysteme gemindert werden. Bei
unterschiedlichen Lieferungen können durch Verwendung verschiedener Rohstoffe
Farbabweichungen auftreten. Außerdem kann es durch Temperaturschwankungen
zwischen Zuschnitt und Auslieferung zu variierenden Längen kommen, was kein
Beanstandungsgrund ist. Bei Breitenzuschnitten können sich die Stegplatten in
der Länge leicht krümmen. Eine geringfügige Veränderung der Aluminium-Profile
behalten wir uns vor.



Lagerung – unbedingt beachten!
Die Lichtplatten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend
gelagert werden (s. nebenstehenden Kasten). Für Schäden, die durch unsachgemäße
Lagerung entstehen, übernehmen wir keine Haftung. Um Verfärbungen,
Verformungen und Rissbildungen durch Wärmestau zwischen den Platten
zu verhindern, empfehlen wir folgende Lagerung: Die Platten sollten auf ebener
Unterlage, gut belüftet gelagert werden und mit wasser- und lichtundurchlässigen
hellen Abdeckungen, z. B. Planen, abgedeckt werden.


Achtung!
Transportverpackungen sind bei längerer Lagerdauer zu entfernen und die Platten
wie oben beschrieben zu lagern.


Bohren:
Bei Platten von bis zu 3 m Länge sollten alle Befestigungslöcher eine Bohrweite
haben, die 3 mm mehr beträgt als der Durchmesser des Befestigungsschaftes.
Die Bohrweite vergrößert sich um 1 mm je zusätzlichem Meter Länge bei längeren
Platten. Bitte Stufen- oder Kegelbohrer verwenden.


Schneiden:
Mit einer Handsäge mit feiner Zahnung oder mit einer elektrischen Handkreissäge
(Geschw. 2.500 Umdrehungen / Min.) lassen sich die Platten leicht schneiden.
Achtung: Während des Schneidens muss die Platte fixiert sein.


Plattenmontage:
(Bitte beachten Sie für Industrie-Lichtplatten
die Montageanleitung auf Seite 180.) Die
seitliche Überlappung muss entgegengesetzt
der Wetterseite erfolgen, sodass starker
Wind kein Wasser unter die Platten drücken
kann. Für seitliche Überlappungen wird
mindestens eine komplette Überlappung
des Obergurtes empfohlen, bei geringen
Dachneigungen (3° bis 7°) oder bei Längen
über 4 Meter wird jedoch mindestens eine
doppelte Überlappung empfohlen. Bei Formen
mit geringer Trapez- oder Wellenform
ist es notwendig, Platten mit doppelter Seitenüberlappung
einzubauen (wie z.B. bei Welle 76/18). Überlappungen der Plattenlängen
müssen mindestens 200 mm betragen (senkrechte Verlegung 150 mm). Auf
jeder zweiten Welle sowie auf der Überlappung müssen die Platten mit Abstandhaltern
mit der Unterkonstruktion verschraubt werden (ausgenommen PC Welle Wabe,
siehe Acryl-Verlegung). Überprüfen Sie die Platten auf gleichmäßige Auflage der Profile
und nehmen Sie, wenn nötig, Feinanpassungen vor. Zum Befestigen eignen sich
am besten unsere Spenglerschrauben aus A2 mit entsprechenden Abstandhaltern
(siehe Zubehör). Die Schrauben bitte nur leicht komprimiert anziehen.


Vorbereitung der Unterkonstruktion:
Die Unterkonstruktion sollte mit einer weißen Schutzfarbe behandelt werden. Danach
den Anstrich gut ablüften lassen, da unter Umständen Lösungsmitteldämpfe die Platten
beschädigen können. Zur Platte zeigende Konstruktionsteile müssen hell sein, damit
keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten
zur Folge hat. Bei der Montage von Industrie-Lichtplatten ist zusätzlich dafür Sorge
zu tragen, dass die Stellen an denen die Lichtplatte auf das Blech lappt, ebenfalls mit
Aluklebefolie abgeklebt werden. Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie.
(Ausnahme: Koscon / Stabilit PC Athermic: Durch die hoch reflektierende und
verspiegelte Oberfläche ist bei dieser Platte kein Vorbehandeln der Unterkonstruktion
nötig.) Die Platten dürfen nur auf einer Laufbohle betreten werden.


Achtung Hitzestau!
Bei Verlegung von Zwischendecken oder Sonnenschutzmaßnahmen muss ein Abstand
der Ebenen von mindestens 40 cm eingehalten werden (abhängig von der
Plattenqualität, der Raumgröße und der Belüftung), da ansonsten bei Sonneneinstrahlung
ein zu großer Hitzestau entsteht, der die Platten zum Verformen oder Reißen
bringen kann. Aus diesem Grund darf auch keine Wärmeisolierung unterhalb
der Platten angebracht werden. Ebenso dürfen die Platten nicht auf einem vorhandenen
durchgehenden Untergrund, wie z. B. einer Verschalung oder bestehenden
Decke montiert werden. Es muss immer für genügend Luftzirkulation gesorgt
werden (Traufbelüftung und Firstentlüftung). Nicht erlaubter Hitzestau kann auch
durch hohe Sparren oder Pfetten entstehen. An Traufe, First oder Wandanschluss
muss eine Belüftung von mind. 300 cm² / lfdm. freier Querschnitt vorhanden sein.

Dachneigung:
Die Dachneigung sollte mindestens 7° betragen. Ab 10° macht sich der Selbstreinigungseffekt bemerkbar.


Diverses:
Durch Temperaturunterschiede arbeiten die Platten. Dies kann sich durch ein Knacken bemerkbar machen. Minimale Farbabweichungen sind durch unterschiedliche
Rohstoffbeschaffungen möglich. Verwendete Abdichtungsmassen müssen mit PVC / PC verträglich sein.
PVC Platten dürfen zu keiner Zeit im Stapel, auch während der Montage, der Sonnenstrahlung und Feuchtigkeit (Brennglaswirkung) ausgesetzt werden.
Die montierten Platten müssen von unten mindestens 40 cm belüftet sein. Alle nach oben zur Lichtplatte zeigenden Holzteile sollen mit Aluklebeband
abgeklebt oder weiß gestrichen (PVC-kompatibel) werden. PVC Lichtplatten sind nur bis ca. 70° C formstabil. Verformungen durch Temperatureinfluss
sind Hitzeschäden und werden nicht durch die Garantie abgedeckt

Materialeigenschaften

Lichtdurchlässigkeit PVC ca. 85 % bei klarbläulich
Lichtdurchlässigkeit PC ca. 90 % bei glasklar
Lichtdurchlässigkeit PC Welle Wabe ca. 71 % bei glasklar, ca. 49 % bei bronze
Durchschnittliche Dichte 1,32 g / cm
Ausdehnungskoeffizient je Meter und °Celsius 0,07 bis 0,08
Wärmeleitfähigkeit in Kcal/m.h. °C 0,14
Gebrauchstemperatur für PVC Platten bis 60 °C
Verarbeitungstemperatur nicht unter 5 °C
Gebrauchstemperatur für Polycarbonat Platten bis 120 °C
Verarbeitungstemperatur nicht
unter -20 °C
Toleranzen:
Länge (Platten unter 5 m) +/- 10 mm
Länge (Platten über 5 m) +/- 15 mm
Breite +/- 5 mm
Stärke +/- 0,2 mm



VLF-Kunststoffe sind Qualitätsprodukte, die eine sehr lange Lebensdauer haben. Das... mehr
Garantie "1,2 mm PVC-Lichtplatten Profil 5 klar-bläulich WHR"

VLF-Kunststoffe sind Qualitätsprodukte, die eine sehr lange Lebensdauer haben.

Das garantieren Ihnen namhafte Qualitätshersteller. Voraussetzung, um die Garantie in Anspruch zu nehmen, ist die Akzeptanz der Bedingungen der jeweiligen Hersteller. Auszüge dieser Bedingungen sind hier aufgeführt. Die Behandlung/Verlegung der Lichtplatten hat ausdrücklich nach unseren Lager- und Verlegehinweisen, die Sie in unserem Katalog auf den Seiten 166/167 finden, zu erfolgen. Die Garantien beziehen sich ausschließlich auf Produkte aus unserem Katalog. Auf Wunsch stellen wir Ihnen die original Garantiebedingungen der jeweiligen Hersteller zur Verfügung.

Allgemeine Garantiebedingungen

1. Die Platten müssen werkstoffgerecht gelagert, bearbeitet und verlegt bzw. verwendet werden. Sie dürfen nicht thermisch umgeformt sein und nicht durch Verbindungs-, Befestigungs- und Abdichtungselemente nachteilig beeinflusst werden. Die Platten müssen vor nachteiliger Chemikalieneinwirkung geschützt werden. Bedingung für die Wirksamkeit der Garantie ist die Verwendung von original VLF-Montagezubehör.

2. Der Nachweis über jeweilige Wetterverhältnisse der entsprechenden Region, insbesondere über Hagelkorngröße und Fallgeschwindigkeit vom statistischen Wetteramt, hat kundenseitig zu erfolgen.

3. Das Eindringen von Insekten in die Hohlkammern der Stegplatten ist von der Garantie ausgenommen.

4. Ein Garantieanspruch wird nur anerkannt, wenn uns die Reklamation unverzüglich unter Vorlage des Kaufbeleges nach Auftreten des Problems gemeldet wird und wir vor der Demontage die Möglichkeit hatten, die Reklamation zu besichtigen.

5. Produktlieferungen der genannten Hersteller setzen voraus, dass diese Platten von dem Hersteller verfügbar sind. Andernfalls behalten wir uns vor, Platten anderer Hersteller gleicher Qualität zu liefern.

6. Die Höhe der Garantie ist beschränkt auf den Plattenwert. Bei berechtigten Beanstandungen leisten wir dem Käufer kostenlosen Materialersatz ab Lager. Falls passendes Ersatzmaterial nicht geliefert werden kann, erhält der Käufer den ursprünglichen Kaufpreis erstattet. Alle übrigen Reklamationen, wie Folgeschäden bzw. Kosten für Um- oder Neueindeckung, sind von dieser Garantie ausdrücklich ausgeschlossen.



Garantie auf PVC Platten

Der Hersteller gibt auf, nur in Europa verkaufte, PVC Spundwand- und Sinuswellplatten folgende Garantien:

W-Qualität
Für diese Qualität gilt die gesetzliche Gewährleistungfrist.

WHR-Qualität
10 Jahre auf Passgenauigkeit, Lichtdurchlässigkeit, Witterungsbeständigkeit und Schwerentflammbarkeit. Durch Witterungseinflüsse, insbesondere durch die natürliche UV-Strahlung kann die Haltbarkeit der Produkte im Laufe der Jahre beeinträchtigt werden. Die Lichttransmission wird nach 5 Jahren max. 12 % und nach 10 Jahren max 25 % geringer sein als der Anfangswert. Die Garantie gegen Hagelschlag ist in der folgenden Tabelle für die dort festgelegten Bedingungen ersichtlich. Bruch durch Hagel liegt dann vor, wenn die Oberfläche der Produkte in einer gleichmäßigen und wiederholten Art von Hagelkörnern  durchdrungen wurde. Für einen Garantiefall muss Hagelbruch eindeutig durch offizielle Daten des Deutschen Wetterdienstes nachweisbar sein (Datum,Ortsangabe, Hagelkorngröße, Windgeschwindigkeit). Sollten diese Angaben nicht nachvollziehbar sein, wird die Reklamation abgelehnt.

Produkt5 Jahrefolgende 5 Jahre
WHR ab 1,2 mm 20 mm Ø / 70 km/h  –
Industrie Lichtplatte 20 mm Ø / 70 km/h 15 mm Ø / 60 km/h
Prisma 20 mm Ø / 70 km/h 15 mm Ø / 60 km/h
Strong 20 mm Ø / 70 km/h 15 mm Ø / 60 km/h



Zeitraum ab
Kaufdatum
Garantie für
Lichtdurchlässigkeit
Garantie für
Hagelbeständigkeit
bis 5 Jahre 100 % 100 %
im 6. Jahr 75 % 50 %
im 7. Jahr 60 % 40 %
im 8. Jahr 45 % 30 %
im 9. Jahr 30 % 20 %
im 10. Jahr 15 % 10 %

Zusätzlich gelten die allgemeinen Garantiebedingungen.
